10.8. Передняя дверь
10.8. Передняя дверь
Предупреждение  Если в двери установлено электрооборудование, перед снятием отсоедините провода.
Примечания- Рекомендуем снимать и устанавливать переднюю дверь вдвоем.
- При замене двери надо снять со старой двери всю арматуру и переставить ее на новую дверь.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
| 1. Откройте дверь и отверните два болта крепления кронштейна ограничителя к передней стойке. | 2. Отверните болты крепления верхней и нижней петель двери к передней стойке кузова и снимите дверь. | 3. Дверь устанавливается в порядке, обратном снятию. Перед окончательной затяжкой болтов крепления петель к передней стойке кузова закройте дверь и откорректируйте ее положение так, чтобы зазоры в проемах по всему периметру были одинаковы. Затем аккуратно откройте дверь и окончательно затяните болты крепления петель. |
|
Замена обивки двери
| Под верхним концом ручки устанавливается подкладка. |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
| 1. Вставьте тонкую отвертку между розеткой и облицовкой ручки стеклоподъемника. Отжав розетку отверткой, сдвиньте облицовку так, чтобы выступ на ней (см. примечание) вышел из зацепления с розеткой. | Примечание - Выступ на облицовке ручки стеклоподъемника.
| 2. Снимите облицовку ручки стеклоподъемника. |
|
|
| 3. Снимите ручку стеклоподъемника. | 4. Снимите розетку ручки стеклоподъемника. | 5. С помощью тонкой отвертки выньте две заглушки из ручки подлокотника. |
|
|
| | 6. Отверните два винта крепления и снимите ручку подлокотника. | 7. Отверните два винта крепления кармана двери. | 8. Отверните кнопку блокировки замка двери. |
|
|
| | 9. Отожмите тонкой отверткой и выведите из зацепления защелку розетки внутренней ручки замка двери. | 10. Оттянув на себя ручку, снимите розетку. | 11. С помощью отвертки отожмите обивку так, чтобы пистоны крепления вышли из отверстий в двери (см. примечание). |
|
|
| Примечание - Места расположения пистонов в обивке двери.
| 12. Чтобы вывести из отверстий верхние пистоны крепления обивки, отогните край уплотнителя. | 13. Снимите обивку двери.
- Установка обивки производится в порядке, обратном снятию.
|
|
Перед началом: опустите стекло до упора вниз, снимите обивку двери и наружное зеркало заднего вида. Примечание - Чтобы снять стекло, надо вынуть стеклоподъемник.

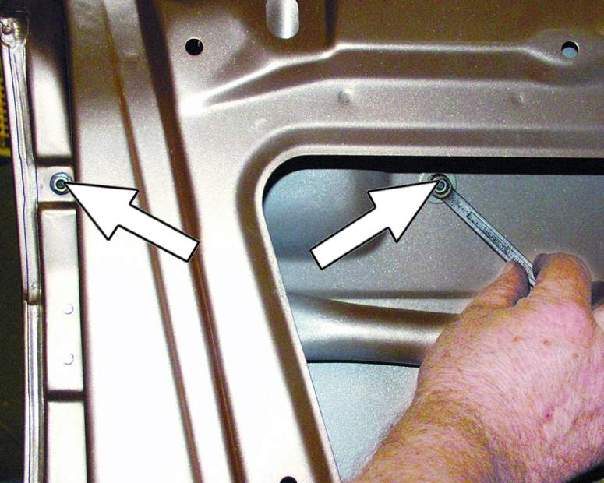

| 1 – гайки крепления направляющей стеклоподъемника
2 - гайки крепления механизма стеклоподъемника |

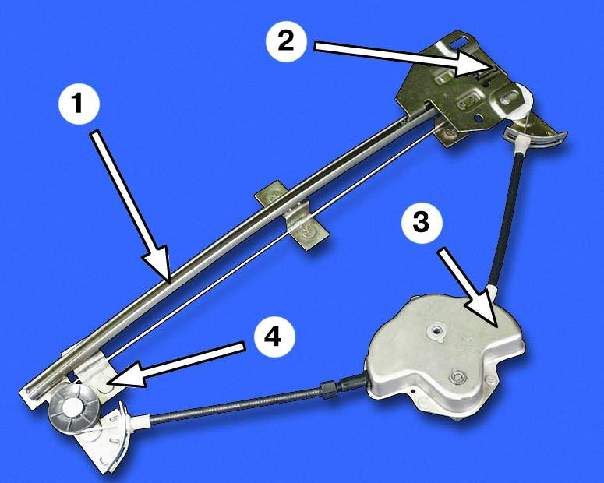

| 1 – направляющая
2 – ползун
3 – механизм стеклоподъемника
4 - место маркировки стеклоподъемника |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|

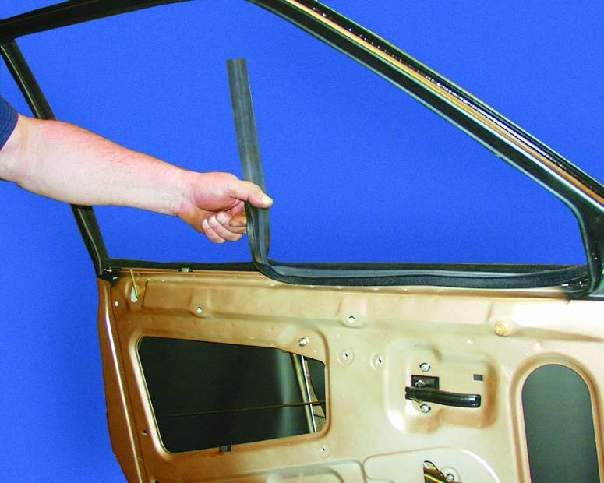

| 1. Снимите внутренние и наружные нижние уплотнители стекла. Затем с помощью отвертки снимите держатели защитной пленки и выньте пленку из двери. | 2. Снимите верхний уплотнитель стекла. | 3. Установите ручку стеклоподъемника и поднимите стекло так, чтобы... |
|
|

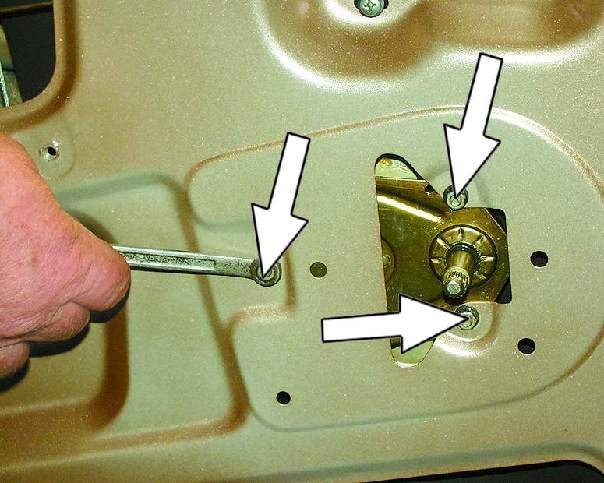

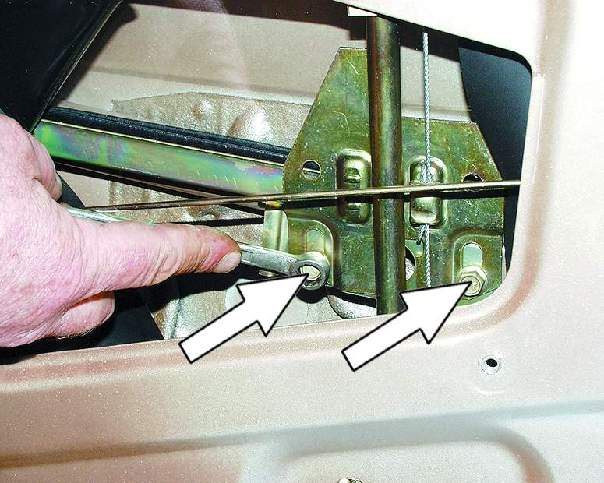

| 4. ...стали доступны болты крепления обоймы стекла к ползуну стеклоподъемника. Отверните оба болта крепления, придерживая при этом стекло. Аккуратно опустите стекло вниз. | 5. Отверните три гайки крепления механизма стеклоподъемника. | 6. Отверните две гайки среднего крепления направляющей стеклоподъемника (см. примечание). |
|
|

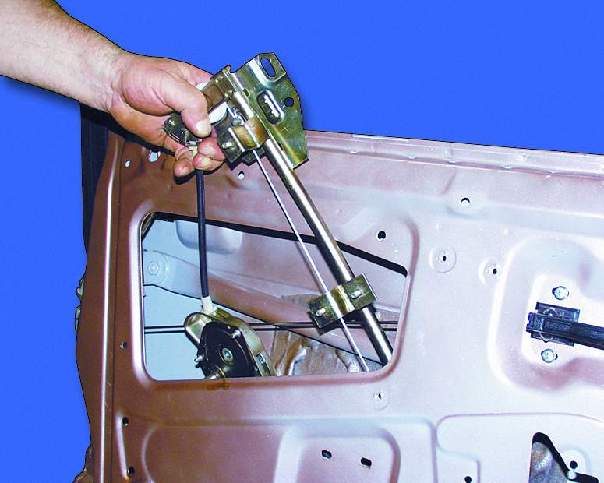

| | 7. Отверните гайку нижнего крепления направляющей. | 8. Отверните гайку верхнего крепления направляющей, придерживая стеклоподъемник. | 9. Выньте стеклоподъемник из двери. |
|
|

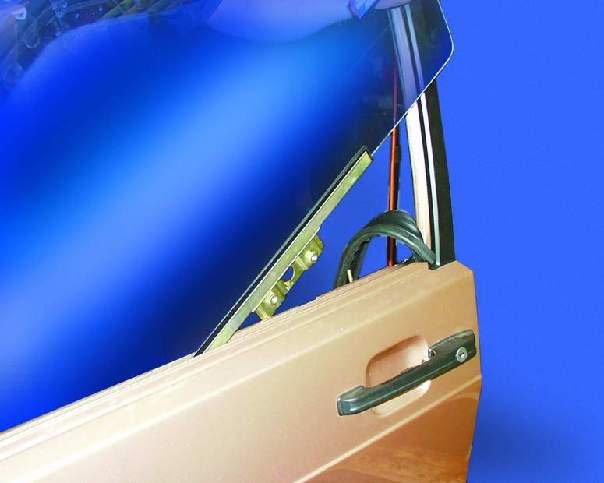

| | 10. Поверните стекло и выньте его вверх (см. примечание). | Примечание - Стекло вынимается в таком положении.
| 11. Проверьте плотность посадки стекла в обойме.
- Если обойма неплотно сидит на стекле, замените стекло вместе с обоймой.
| Примечание - Поднимите стекло до упора вверх и снимите обивку двери.
|

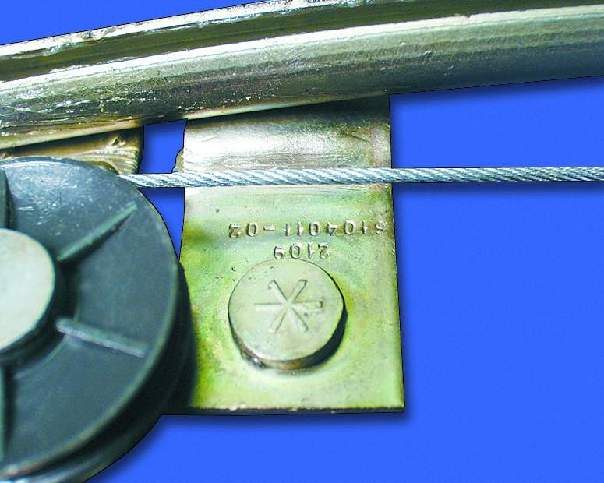

| | 12. При замене стеклоподъемника обратите внимание на номер детали: на кронштейне должна быть выбита маркировка "2109"
- (стеклоподъемник отличается от модели "2108"). Последние две цифры номера детали (перед тире) обозначают: 10 - правый, 11 - левый.
| 13. Установите стекло со стеклоподъемником в порядке, обратном снятию. |
|
Предупреждение - Замок двери неразборный и ремонту не подлежит. При поломке замка замените его.

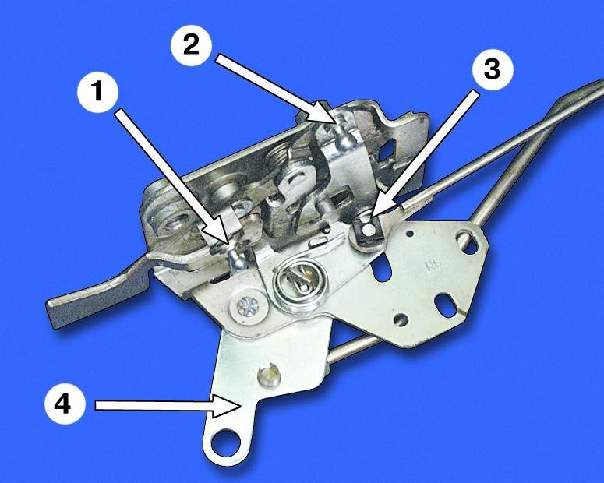

| 1 – рычаг выключателя замка
2 – рычаг наружного привода (ручки)
3 – рычаг внутреннего привода (ручки)
4 – рычаг блокировки |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|

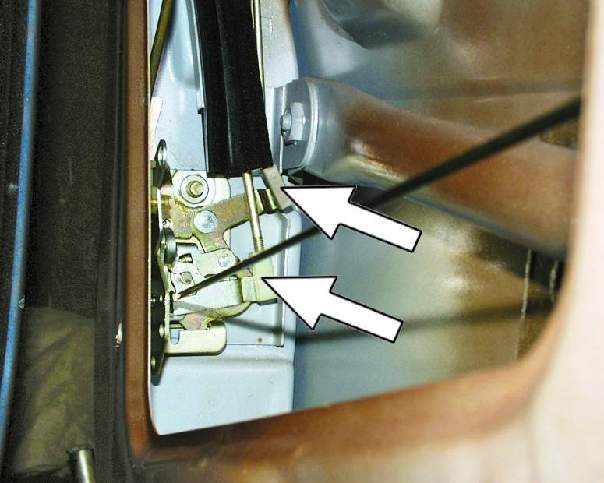

| 1. Отожмите нижний уплотнитель и снимите три пружинных зажима крепления защитной пленки сверху и еще один снизу. Выньте защитную пленку из двери. | 2. Отсоедините от внутреннего замка тяги наружной ручки и выключателя замка. | 3. Отверните два винта крепления замка двери. Так как на резьбу винтов нанесен герметик, при отворачивании рекомендуем воспользоваться ударной отверткой. |
|
|
| 4. Снимите наружный замок. | 5. Отверните два винта крепления внутренней ручки замка двери. | 6. Протолкните внутреннюю ручку внутрь двери. |
|
|

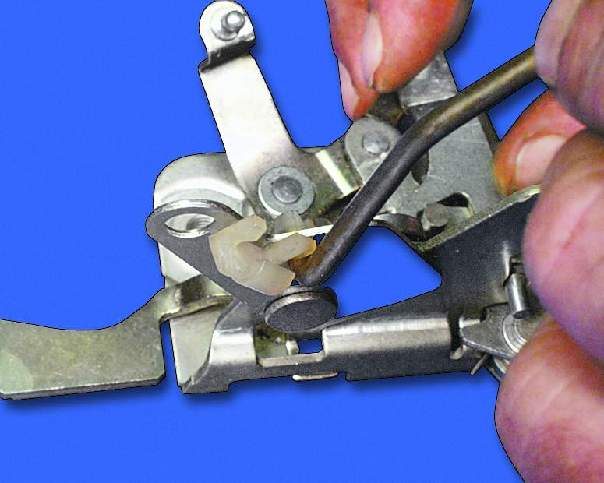

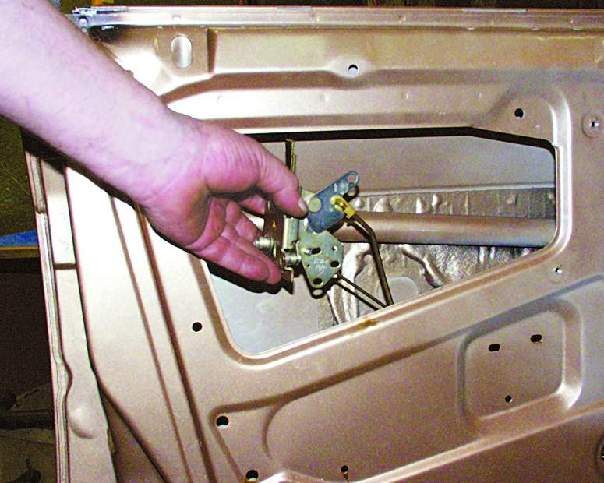

| 7. Выньте из двери внутренний замок с внутренней ручкой. | 8. Снимите с конца тяги резиновый держатель. Снимите ручку с тяги, повернув ее. | 9. Снимите стопорную скобу с пальца рычага и отсоедините тягу внутренней ручки от рычага внутреннего замка. |
|
|
| 10. Поверните пластмассовый держатель и выньте конец тяги блокировки замка из рычага. | 11. Отверните две гайки крепления наружной ручки замка. | 12. Снимите наружную ручку замка с тягами. |
|

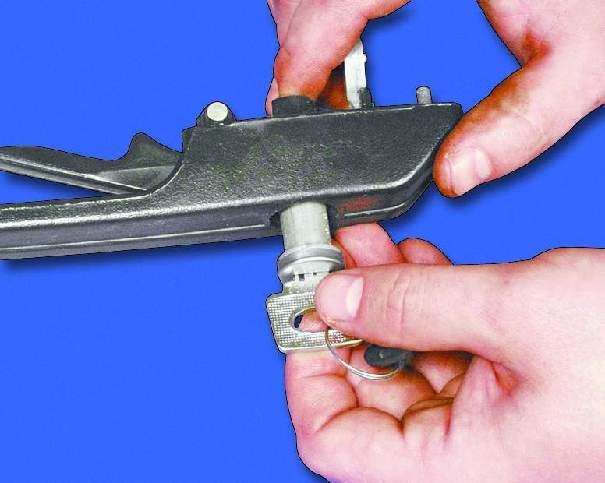

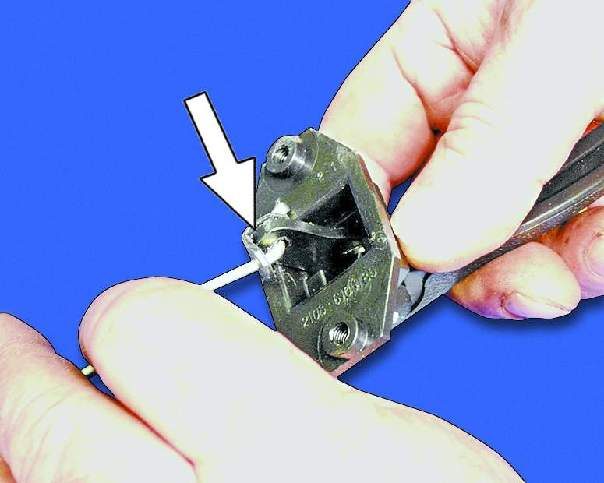

|  | 13. Выньте штифт и снимите пластмассовый наконечник тяги с цилиндра замка. | 14. Снимите стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке замка. | 15. Вставьте ключ в цилиндр замка и выньте цилиндр из ручки. | 16. Установите новый замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок. |
| Примечание - Если необходимо снять фиксатор, предварительно обведите его контур на стойке кузова. При установке это поможет сохранить регулировку замка.

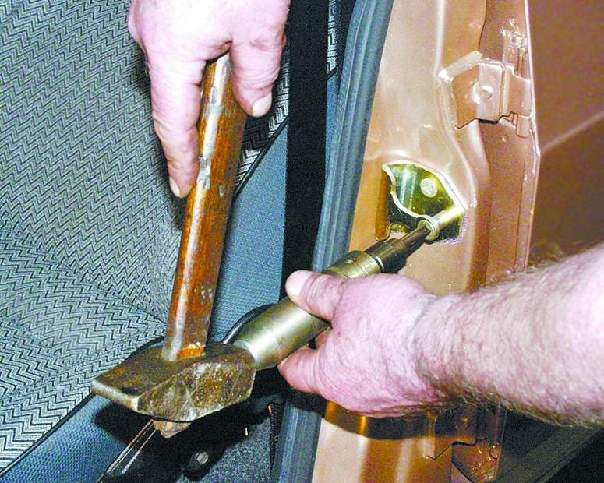

| 17. Для регулировки замка ослабьте затяжку винтов крепления и переместите фиксатор: а) наружу, если дверь закрывается туго; б) внутрь, если дверь закрывается неплотно; в) вниз, если при закрывании дверь приподнимается. После регулировки затяните винты. Для отворачивания и затягивания винтов используйте ударную отвертку. |
|
|
