11.4.1. Снятие масляного насоса
Перед началом: отсоедините провод от клеммы "–" аккумуляторной батареи, cлейте масло из двигателя и снимите ремень привода генератора.
Предупреждение - После снятия ремня привода распределительного вала запрещается поворачивать распределительный и коленчатый валы, так как при этом поршни могут ударить по клапанам.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|

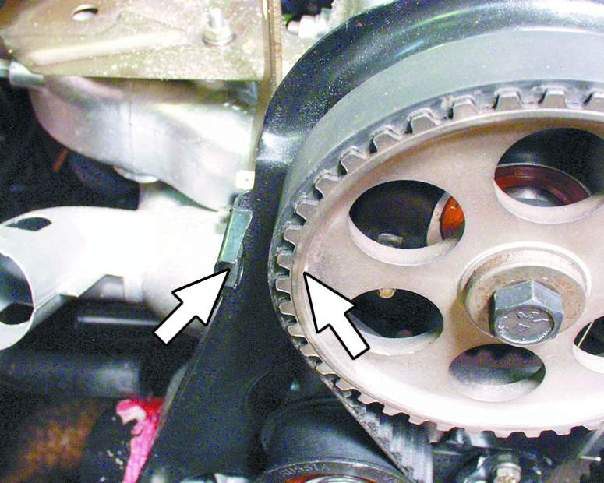

| | 1. Отверните три болта и снимите переднюю крышку привода распределительного вала. | 2. Установите поршень верхнего цилиндра в в.м.т. Для этого поверните коленчатый вал за болт крепления шкива так, чтобы метка на шкиве распределительного вала встала напротив метки на задней крышке привода распределительного вала. | 3. Снимите ремень привода генератора и отверните болт крепления шкива коленчатого вала, зафиксировав вал от проворачивания с помощью отвертки. |
|
|

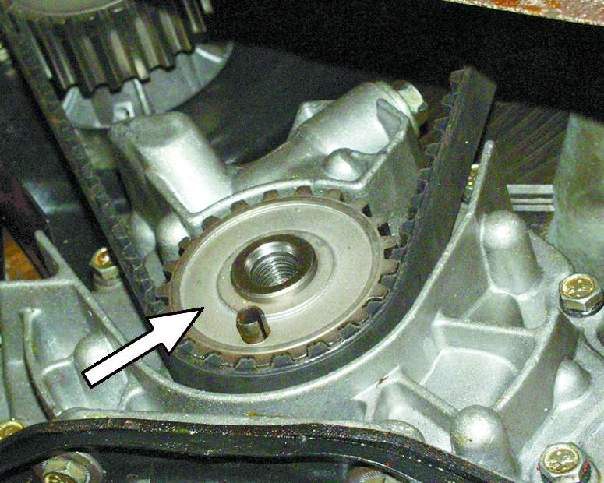

| | 4. Снимите шкив с коленчатого вала. | 5. Ослабьте затяжку гайки крепления натяжного ролика. Поверните ролик, ослабив тем самым натяжение ремня. | 6. Снимите зубчатый шкив с коленчатого вала. |
|
|

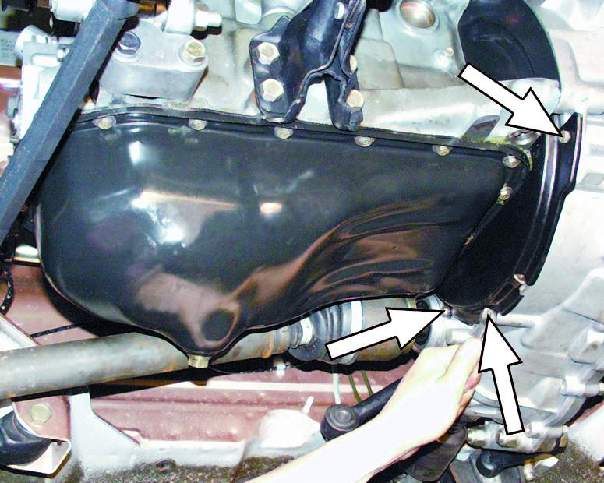

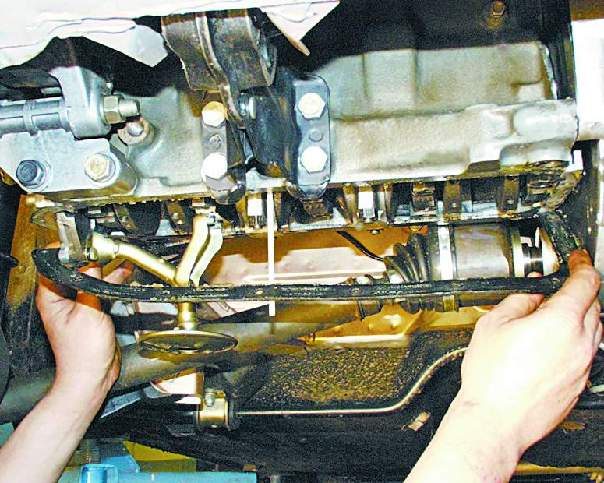

| | 7. Отверните три болта крепления нижней защитной крышки картера сцепления и снимите ее. | 8. Отверните шестнадцать болтов крепления масляного картера и снимите его. | 9. Снимите уплотнительную прокладку масляного картера. |
|
|

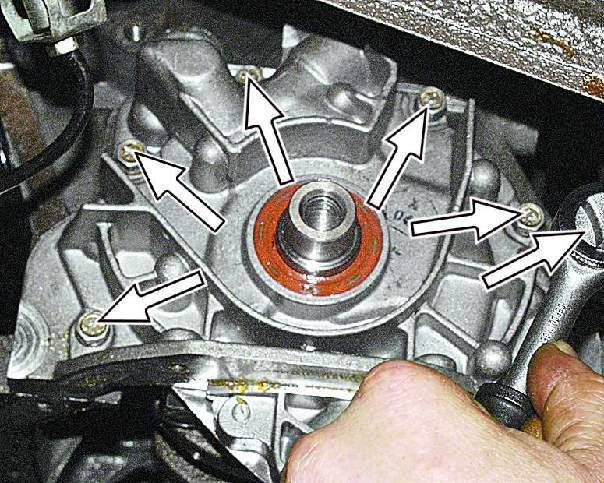

| | 10. Отверните два болта крепления маслоприемника к крышке коренного подшипника. | 11. Отверните болт крепления маслоприемника к масляному насосу и снимите маслоприемник. | 12. Отверните шесть болтов крепления масляного насоса. |
|
| | | 13. Сдвиньте отверткой масляный насос, вставив ее между насосом и крышкой коренного подшипника. | 14. Снимите масляный насос с коленчатого вала. | |
|
|
