12.8. Первичный вал коробки передач

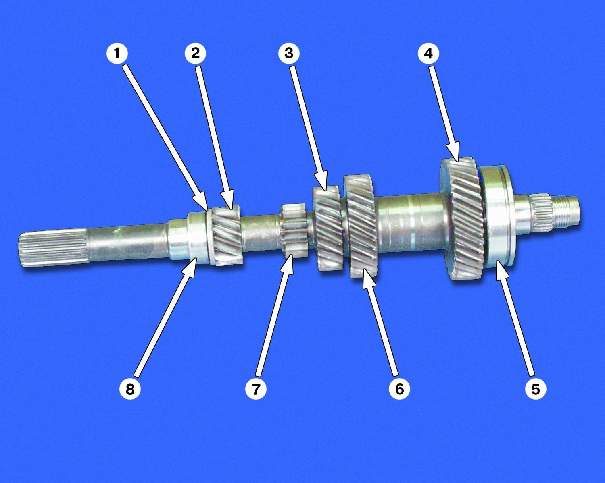

| Первичный вал коробки передач: 1 - упорное кольцо
2 - шестерня 1-ой передачи 3 - шестерня 2-ой передачи 4 - шестерня 4-ой передачи 5 - задний подшипник первичного вала 6 - шестерня 3-ей передачи 7 - шестерня передачи заднего хода 8-внутреннее кольцо переднего подшипника первичного вала |
Первичный вал представляет собой блок ведущих шестерен, часть которых выполнена на вале, а вторая запрессована с большим натягом. Поэтому первичный вал представляет собой неразборную конструкцию и заменить на нем можно только подшипники. Дефектовка первичного вала, его шестерен и подшипников аналогична дефектовке вторичного вала.
Предупреждение - При запрессовке заднего подшипника усилие прикладывайте только к внутреннему кольцу подшипника.
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|

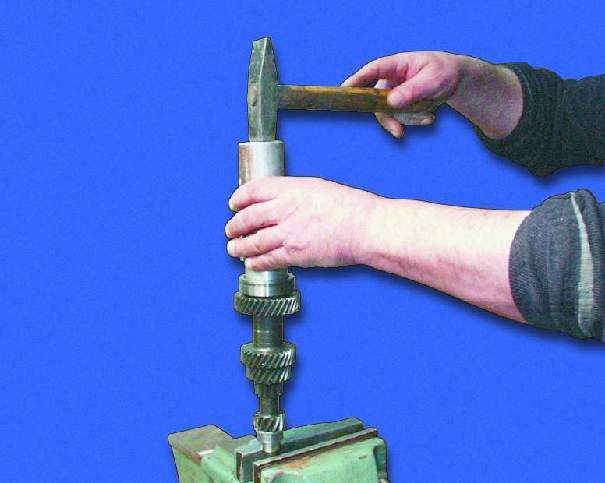

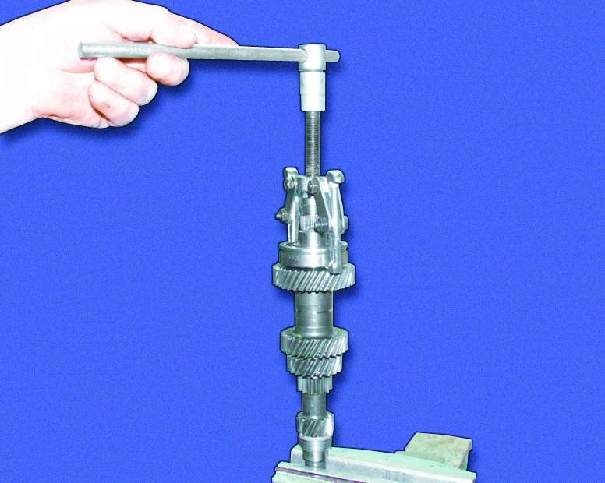

| 1. Зажмите вал в тиски с накладками из мягкого металла и спрессуйте с помощью съемника задний подшипник. | 2. Переверните вал и спрессуйте внутреннее кольцо первичного подшипника. | 3. С помощью соответствующей оправки напрессуйте на вал задний подшипник до упора. |

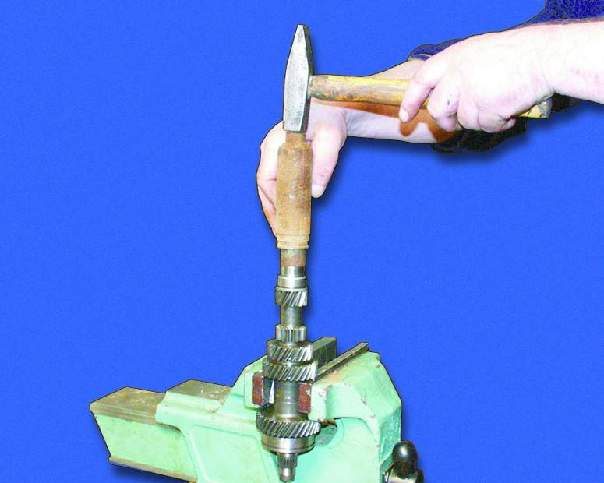

| 4. С помощью соответствующей оправки напрессуйте на вал до упора внутреннее кольцо переднего подшипника. Не забудьте предварительно установить упорное кольцо. |
|
|
