9.7. Звуковой сигнал. Снятие и установка
Перед началом: отсоедините провод от клеммы "–” аккумуляторной батареи.
Примечание
- Автомобили могут комплектоваться звуковыми сигналами типов С–304 или С–305 (разборные) или типов 20.3721-01 или 201.3721-01 (неразборные). В настоящем руководстве описан сигнал типа 20.3721-01.

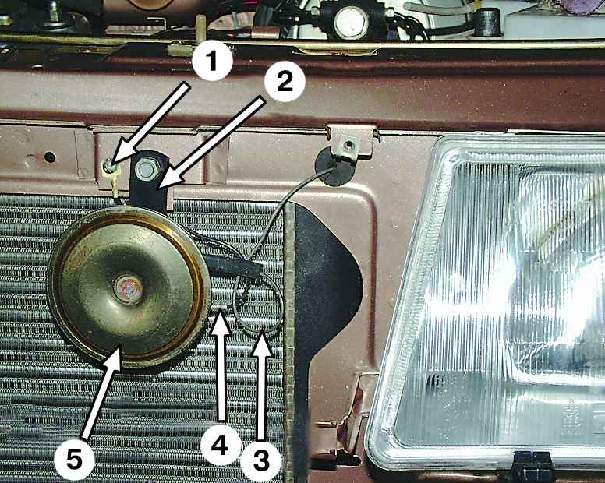

1 – крепление провода массы
2 – кронштейн
3 – провод " ”
4 – провод массы "–”
5 – звуковой сигнал
ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку радиатора (см. подраздел 10.3.) и отсоедините два провода от контактов сигнала.
2. Отверните гайку крепления кронштейна сигнала к кузову.
3. Снимите звуковой сигнал.

4. При необходимости отверните гайку крепления и снимите кронштейн с корпуса сигнала.
5. Зачистите окисленные контакты сигнала.
6. Для регулировки сигнала зажмите его за кронштейн в тисках и подключите к контактам сигнала аккумуляторную батарею. Поворачивая регулировочный винт в соответствующую сторону, добейтесь требуемого звучания сигнала. Если громкость сигнала не удается отрегулировать, замените звуковой сигнал.
7. Установите звуковой сигнал в обратном порядке.
|
